Високоеластичні гумові кріплення типу BE – промислова віброізоляція для важких-навантажень

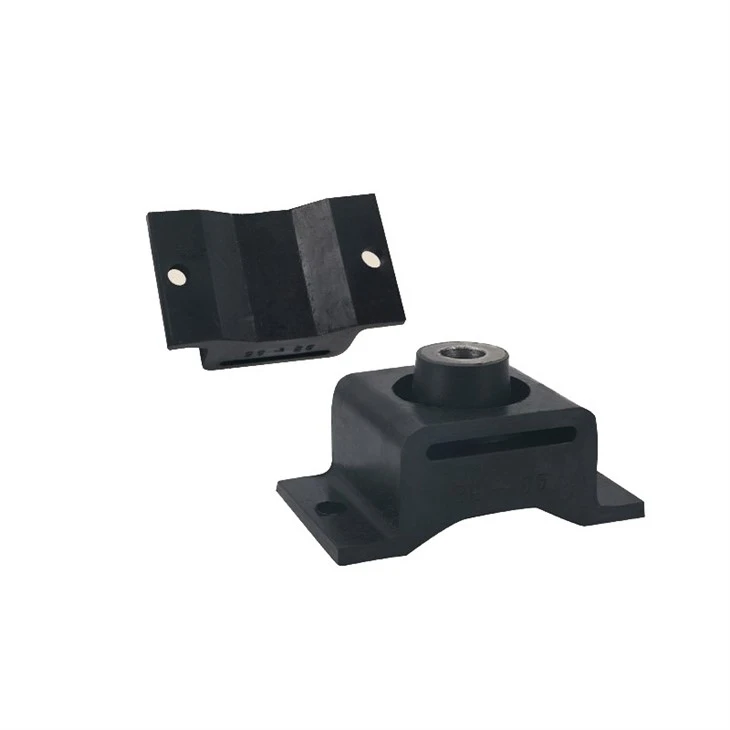

Для важких промислових систем, де співіснують крутний момент і велика статична вага, стандартного кріплення шпульки часто недостатньо. TheВисокоеластичне гумове кріплення типу BEстворено для вирішення цього завдання. Тип BE, що характеризується міцною фланцевою основою у стилі «мост-» і помітним трапецієподібним гумовим виступом, забезпечує еластомерне ядро-великого об’єму, здатне поглинати екстремальні поздовжні та бічні сили. Ця конструкція є галузевим стандартом для високопродуктивних вентиляторів, насосних груп і дизельних двигунів, де надійна віброізоляція має вирішальне значення для цілісності конструкції.

Xiamen Best Seal виробляєАмортизатор типу BEсерія з використанням високо-пружного натурального каучуку, з’єднаного з прецизійними-штампованими сталевими фланцями. У центрі трапецієподібного сердечника молекулярно{3}}з’єднана металева вставка з внутрішньою різьбою забезпечує надійне, нековзне-з’єднання з машинним болтом. Наше виробництво,Відповідає стандартам IATF 16949і працює від aСертифіковане підприємство UL, фокусується на властивостях високої-еластичності, необхідних для пом’якшення гармонік низьких{1}}частот. Кожне кріплення має тиснену ідентифікацію моделі (наприклад, E-60, E-120) на бічній стінці, що забезпечує чітке відстеження та перевірку номінального навантаження для груп технічного обслуговування на місці.

Type BE Shock Absorber BE Type High Elasticity Rubber Mounts

✵ ˚ : · ✬ Інженерна перевага «-стилю мосту» ✬ · : ˚ ✶

Чому інженери-проектувальники вибирають серію BE для критичної промислової інфраструктури:

🏗️ Великий розподіл навантаження

Фланцева основа (крила) вГумове кріплення типу BEзабезпечує широку площу для кріплення до підлоги або сталевих рам. Ця геометрія розподіляє статичну вагу машини на більшу площу поверхні, запобігаючи концентрованому навантаженню, і робить її ідеальною для важких насосних установок і великих вентиляторів.

🔄 Висока-еластичність амортизації

Завдяки використанню великого трапецієподібного гумового об’єму цівіброізолятори промислового мосту-забезпечують виняткову амортизацію як у вертикальній, так і в горизонтальній площинах. Ця стійкість до багатьох-осьів має вирішальне значення для обладнання, яке зазнає динамічного перемикання під час циклів запуску або вимкнення.

🏷️ Рельєфне відстеження вантажу

На відміну від стандартних кріплень із наклейками, які відклеюються, наші кріплення BE мають тиснені номери моделі (наприклад, E-120). Це гарантує, що групи технічного обслуговування завжди можуть визначити правильний рейтинг навантаження, запобігаючи випадковому перевантаженню під час обслуговування обладнання.

BE/E-Матриця навантажень і розмірів

Наступні конфігурації представляють стандарт для сектору важкого-машинобудування. Підтримка всіх перерахованих елементіввисоко{0}}еластичний натуральний каучукі фурнітура з оцинкованої сталі.

BE / E-Series Load & Dimensional Matrix

ID моделі	Внутрішня різьба (M)	Довжина основи (мм)	Підтримка максимального навантаження
E-60	M10 / M12	120 мм – 150 мм	До 150 кг
E-120	M12 / M16	180 мм – 200 мм	До 350 кг
E-250	M16 / M20	250 мм – 300 мм	До 800 кг
BE-800	M20 / M24	Спеціальний фланець	Серія «Важкий вантаж».
Індивідуальне складання:Ми можемо налаштувати твердість за Шором (від 45 A до 70 A) сердечника BE, щоб узгодити частоту ізоляції з вашими конкретними обертами двигуна (наприклад, 1450 об/хв або 2900 об/хв).

Стратегічне постачання для промислової інфраструктури

Коли простої коштують тисячі за годину, надійність aВисокоеластичне гумове кріплення типу BEє страховий поліс. Ми підтримуємо наших партнерів через інженерну прозорість:

🏗️ Проект-Відповідність оцінкам і тестування:

Звіти про тестування статичних навантажень:Для важких-проектів ми надаємо підтверджені-криві відхилення під навантаженням і звіти про випробування на статичні навантаження. Ці дані є важливими для інженерних схвалень у муніципальних водоочисних установках, електростанціях і системах HVAC.
Параметри хімічного захисту:Для кріплень, які використовуються в насосних групах, що працюють з агресивними рідинами, пропонуємомаслостійкі сердечники з NBRщоб запобігти набуханню еластомеру та структурній деградації, забезпечуючи -тривалу безпеку в нафтохімічному середовищі.

Точне виробництво амортизаторів для важких-навантажень

★┊ Послідовність композитного склеювання

ВикликВисокоеластичне гумове кріплення типу BEє структурним зв'язком між фланцевою основою та великим гумовим сердечником. У Xiamen Best Seal ми використовуємо великоформатні-важкі-пресові преси та спеціальні склеювальні грунтовки. Працюючи суворо згідно з протоколами якості, узгодженими зі стандартами IATF 16949, ми гарантуємо, що центральний металевий сердечник і базові фланці постійно сплавлені. Це запобігає відриву навіть за надзвичайної напруги пускового моменту дизельного двигуна. Кожна партія перевіряється перевіркою розмірів і перевіркою твердості, щоб переконатися, що вона точно відповідає номінальному навантаженню серії "E-".

Оптова упаковка та доставка

Важкі-кріплення потребують посиленого пакування. Ми гарантуємо, що ваші кріплення BE будуть готові до негайного встановлення на місці.

seal ring packaging_optimized.webp

Категорія	Подробиці
Внутрішня упаковка	Поліетиленові поліетиленові мішки (розділені за ідентифікатором моделі: E-60, E-120 тощо)
Зовнішня упаковка	Посилені коробки для експорту або дерев’яні ящики (залежно від загальної ваги)
Безпека	Палетовані та запаковані-в термоусадочну упаковку для максимальної міжнародної стабільності (море/повітря)
Спеціальна логістика:Пряма доставка на сайти проекту, маркування спеціалізованих партій і доставка DDP до глобальних портів.

🚚Глобальна логістика вантажів

метод	Подробиці
Експрес-відбір	DHL / FedEx / UPS (3–5 робочих днів у всьому світі) - Швидка перевірка прототипу
Масові вантажні перевезення	Морський морський фрахт (LCL або повний контейнер FCL)\|Авіаперевезення термінових запчастин
Умови торгівлі	EXW, FOB, CIF, DDP / DDU безпосередньо до вхідних дверей вашого складу

Відповідність та управління якістю

🏆 Сертифікати системи якості:ISO 9001:2015, UL Certified Facility.

⚙️ Виробничі стандарти:Виробництво відповідає стандартам IATF 16949, RoHS 2.0, відповідає вимогам REACH SVHC.

Сертифіковане підприємство UL

Безвідмовний стиль-Bridge

REACH / RoHS щит

Доступна невелика пробна версія

Тип BE Mount FAQ

❓ Як вибрати між моделями E-60 і E-120?

Вибір головним чином базується на статичному навантаженні вашого обладнання. Номер моделі (наприклад, E-60) відповідає каліброваному діапазону навантаження. Для важких насосних установок або великих вентиляторів рекомендується повідомити вагу вашого обладнання та робочі оберти в хвилину нашій групі інженерів, щоб ми могли надати конкретні рекомендації щодо відхилення.

❓ Чи стійка металева опорна пластина до іржі-насосних агрегатів для зовнішнього використання?

так Фланцеві опорні плити нашого стандартуВисокоеластичні гумові кріплення типу BEмають оцинковане або порошкове-покриття для запобігання структурній корозії. Для екстремальних морських або хімічних середовищ ми також можемо надати опорні пластини з нержавіючої сталі SS304 або SS316 для максимальної довговічності.
