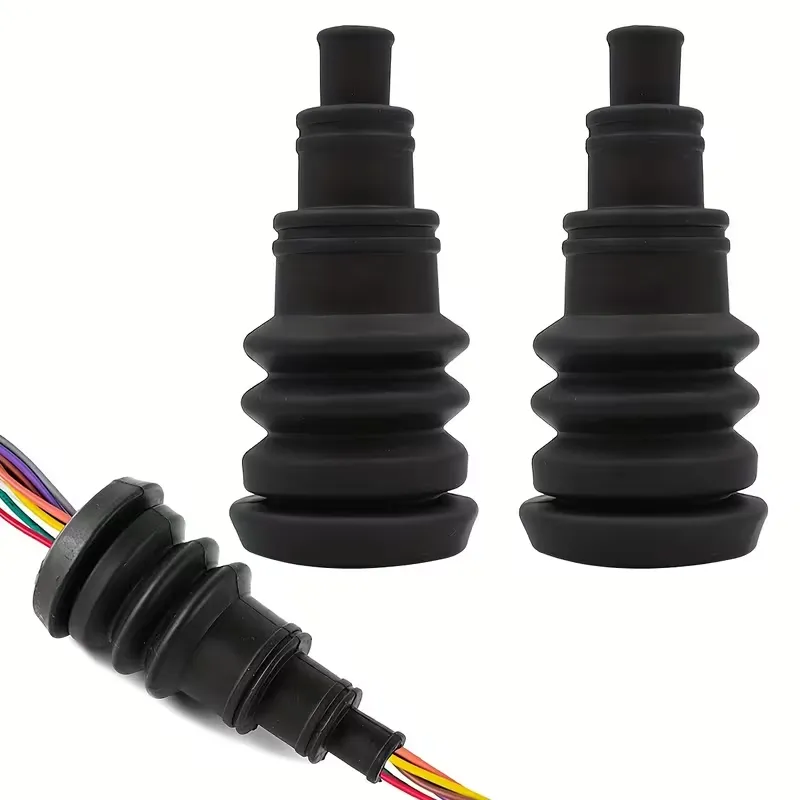

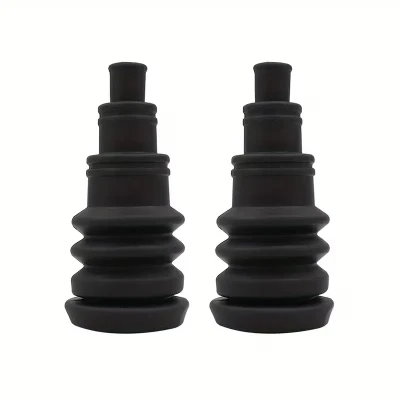

Гумовий кабельний наконечник із запобіжним натягом – спеціальний гофрований сильфонний захист кабелю
Для високо-електротехнічних корпусів, динамічних джгутів дротів і зовнішніх перегородок захист кабельних вводів має вирішальне значення. Суцільні плоскі втулки забезпечують мінімальне розвантаження дроту, ризикуючи поломкою дроту під напругою згину.Гумові чоботи для тросу(також відомі як гофровані чоботи для вводу кабелю або ступінчасті кабельні муфти типу pagoda) вирішують цю проблему шляхом об’єднання ступінчастої конструкції з кількома-діаметрами з гнучкою гофрованою сильфонною основою. Ця комбінована геометрія вміщує кабелі різного діаметру, поглинає динамічні сили витягування або згинання та захищає від пилу, бризок води та стирання.
У Xiamen Best Seal ми спеціалізуємося на індивідуальних-рішеннях, а не на загальних каталогах. У нашомуОб’єкт, сертифікований ISO та TÜV, наша команда інженерів розробляє та формує повністю індивідуальні гумові кабельні наконечники на основі ваших CAD-друків. З виробничою системоювідповідає стандартам IATF 16949і перевірено відповідно до aСтрогий протокол якості AQL 0,25/0,40, ми гарантуємо преміальну якість для кожної партії. Від нестандартної товщини стінок сильфона до ефективних компаундів (атмосферостійкий-EPDM, масло-стійкий NBR, високо-подовжуючий неопрен CR або UL94 V-0-вогнестійкий силікон), ми виготовляємо точні специфікації для ваших високонавантажених застосувань у нашихСертифіковане підприємство UL.
✵ ˚ : · ✬ Інженерні переваги накладки кабелю з розвантажувачем натягу ✬ · : ˚ ✶
Чому інженери-системотехніки та менеджери із закупівель B2B вибирають наші індивідуальні-чоботи для розвантаження натягу:
🌀 Динамічне розвантаження сильфона
Інтегрована гофрована сильфонна секція розподіляє механічні напруги згину на більшу площу, запобігаючи різкому згину дроту, поломці серцевини дроту та структурній втомі під час безперервного руху.
📐 Вирізати-до-розміру пагоди
Наш багаторівневий ступінчастий профіль завантаження забезпечує сумісність із кабелем-широкого діаметру. Черевик можна обрізати до відповідного діаметра кроку під час складання, оптимізуючи інвентар і пропонуючи чудову універсальність дизайну.
🧪 Спеціальні високо-полімери
Ми розробляємо матеріали спеціально для ваших робочих середовищ, зокрема стійкий до УФ-EPDM, стійкий до-палива NBR, озон-CR або високо{3}}температурний UL94 V-0 вогнезахисний силікон.
Спеціальні параметри дизайну гумового захисного кабелю
Ми не обмежуємо вас фіксованими стандартними конфігураціями каталогу. Xiamen Best Seal надає широкі можливості спеціального формування для розробки точного профілю зняття натягу, який вимагає ваша збірка:
| Параметр конструкції | Індивідуальний інженерний асортимент | Примітки щодо розробки та застосування |
|---|---|---|
| Сильфонні звивини | Від 1 до 5 гофр / хвильовий сильфон | Визначає максимальну кутову гнучкість і глибину амортизації при механічному зсуві або динамічних навантаженнях. |
| Східчасті кроки розміру | Концентричні ступінчасті яруси від 2 до 8 ярусів | Індивідуальні діаметри від 3,0 мм до 50,0 мм, що дозволяє підібрати кілька зовнішніх діаметрів ременів на одному черевику. |
| Діаметр базової канавки (діафрагма) | 10,0 мм до 120,0 мм (допуск ±0,15 мм) | Розроблено для щільного прилягання до круглих виїмок-панелі, утворюючи надійний механічний фрикційний замок. |
| Ширина канавки (товщина панелі) | 0,8 мм до 8,0 мм | Розроблено для монтажу на замовлення металевих шаф-з листового металу, зовнішніх пластикових клемних коробок або товстих литих металевих корпусів. |
| Фізична міцність | 45 до 75 Shore A | М’якший (45-55 за Шором A) для легкого проходження-кабелю та високого згинання; міцніше (65-75 Shore A) для підтримки важких навантажень. |
| Каучукові полімерні суміші | EPDM, неопрен (CR), нітрил (NBR), VMQ (силікон), фторсилікон (FVMQ) | Стійкий до атмосферних впливів, масло{0}}, хімічно-, харчовий-або вогнестійкий-компаунд відповідно до світових стандартів. |
Суворі стандарти якості AQL 0,25/0,40
Оскільки спалах-лінії розділення, відхилення товщини стінок або складні порожнечі можуть серйозно послабити стійкість до-згинання черевиків із захистом від натягу та поставити під загрозу його пилонепроникність-із рейтингом IP, ми дотримуємосяСтрогий протокол якості AQL 0,25/0,40. Кожна спеціальна партія проходить точну цифрову перевірку розмірів і стрес-тестування матеріалу.
Універсальні сценарії застосування індивідуальних чобіт для розвантаження
★┊ Розроблено для-промислових збірок із високим навантаженням
Наші спеціальні-компаундові гумові чоботи для зняття натягу забезпечують винятковий захист від згинання, стійкість до стирання та герметичність у критичних галузях промисловості:
- ◌ Промислове обладнання та автоматизація:Гофровані чоботи пом’якшують динамічні механічні вібрації та тягові сили на важких лініях електропередач, під’єднаних до-моторів із високою вібрацією та датчиків.
- ◌ Зовнішні телекомунікаційні корпуси:Водонепроникні чоботи з EPDM захищають волоконно-оптичні кабелі від вітру-згинання, проникнення дощу та постійного ультрафіолетового випромінювання.
- ◌ Автомобільні двері та брандмауери:Гнучкі неопренові чоботи CR або EPDM захищають електричну проводку, прокладену крізь фальшборти автомобіля та дверні петлі, що рухаються, забезпечуючи -тривалий термін служби гнучкості.
- ◌ Комерційна та важка техніка:Термостійкі, вогнестійкі-чоботи UL94 V-0- підтримують введення кабелю живлення в комерційних вакуумних підмітально-прибиральних машинах, дозаторах гарячої води та медичному обладнанні.
Оптова упаковка та індивідуальна{0}}логістика OEM
Щоб підтримувати безперервні великі{0}}складальні лінії та виробничі операції в чистих приміщеннях, усі наші спеціальні гумові чоботи упаковуються в-запечатані поліетиленові мішки та важкі подвійні-гофровані коробки для транспортування.
| Категорія | Деталі упаковки |
|---|---|
| Внутрішня захисна упаковка | Герметичні товсті поліетиленові пакети з точним підрахунком ваги для підтримки чистоти гуми та запобігання окисленню поверхні. |
| Зовнішні картонні коробки | Подвійні-гофроволокнисті картонні коробки, надійно загорнуті у-вологозахисну плівку. |
| Палетування та одиничні вантажі | Палетований і прив’язаний за допомогою міцного-пластикового натягу для безпеки навантажувача. |
| Параметри налаштування:Індивідуальна довжина рулонів, вставки для етикеток зі штрих-кодом і готові-до-набір пластикових ящиків для монтажних робочих станцій. | |
🚚 Методи глобальної торгівлі та перевезення вантажів
| метод | Подробиці |
|---|---|
| Експрес-вантаж | DHL, FedEx, UPS (3–5 робочих днів для прототипів і пробних зразків) |
| Оптова доставка | Морські вантажні перевезення LCL або FCL, повітряні вантажні перевезення (для стислих графіків складальної лінії) |
| Умови торгівлі | FOB порт Сямень, EXW, CIF, DDP (доставка з оплатою мита на завод) |
Відповідність та управління якістю
Заява виробника найкращого ущільнення OEM:1. Ми є фабрикою, сертифікованою ISO та TUV.2. Ми спеціалізуємося на гумовій промисловості більше 20 років.3. Усі наші продукти можуть відповідати RoHS, REACH, UL, Prop 65, FDA, 3A.4. Якість відповідає стандартам IATF 16949.5. Суворі стандарти AQL 0,25/0,40 для точності розмірів.
Поширені запитання про гумовий чохол для тросу
❓ Як захисний чохол запобігає поломці кабелю порівняно зі стандартними втулками?
Стандартна втулка захищає кабелі лише від гострих країв панелі. Кабельний наконечник із захистом від натягу має подовжені сильфони та прогресивну конусність, які поступово передають сили згину, запобігаючи утворенню різких перегинів кабелю в точці виходу, тим самим захищаючи внутрішні провідники дроту від розриву.
❓ Чи можемо ми налаштувати кількість кроків і глибину сильфона для застосування з високою-гнучкістю?
так Як B2B індивідуальний виробник OEM, Xiamen Best Seal спеціалізується на пошитті точної геометрії ваших черевиків. Ми можемо налаштувати від 1 до 5 звивин, відрегулювати глибину сильфона, нестандартний-розмір ступінчастих діаметрів (наприклад, відповідність пучків дроту від 3 мм до 50 мм) і розробити спеціальні монтажні пази для надійної фіксації в стінках шафи.
❓ Який гумовий матеріал найкраще підходить для зовнішнього чи хімічного впливу?
Для зовнішніх корпусів, які піддаються ультрафіолетовому випромінюванню та дощу, EPDM забезпечує виняткову стійкість до погодних умов. Для моторних відсіків або промислових машин, які контактують з маслом і паливом, настійно рекомендується використовувати нітрил (NBR) або неопрен (CR). Ми розробляємо склади самостійно-, щоб відповідати певним екологічним вимогам, як-от рейтинг вогнестійкості UL94 V-0 або відповідність харчовим стандартам.
✵ ˚ : · ✬ ДІЗНАЙТЕСЯ З РІШЕННЯМИ ДЛЯ ЗВОЛОЖЕННЯ 1 РІВНЯ ✬ · : ˚ ✶
